uBIM CADBot正式发布——专为BIMer开发的CAD批处理效率工具

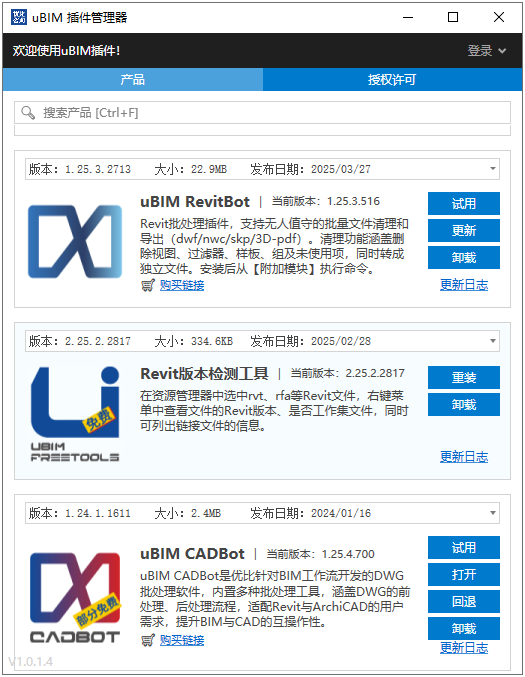

优比软件产品继续上新！继上月发布uBIM RevitBot，另一个“机器人”也上岗了：uBIM CADBot，在免费功能推出一年多之后（前情提要：链接），进行了重磅升级，推出正式版，整合了22个针对BIM工作流的DWG批处理功能，可大幅提升BIM与CAD的互操作性。

一、需求来源

基于AutoCAD的二次开发已经有无数的插件，为什么还需要一款CADBot？

因为这是BIMer自己开发、面向BIMer用户的独立软件。

很多BIMer多年来使用DWG过程中，不管是前处理还是后处理，总会有各种各样的小问题；要解决这些小问题，就要找各种各样的小插件，颇费周折，所以很多问题实际上已被熟视无睹，甚至被默认为理所当然。

作为追求完美与高效的BIMer，同时也是BIM+CAD的开发者，我们结合行业普遍需求和自己的使用需求，开发了这款uBIM CADBot，通过简单的批处理命令，让那些被默认为理所当然的问题轻而易举地被解决。

二、软件界面

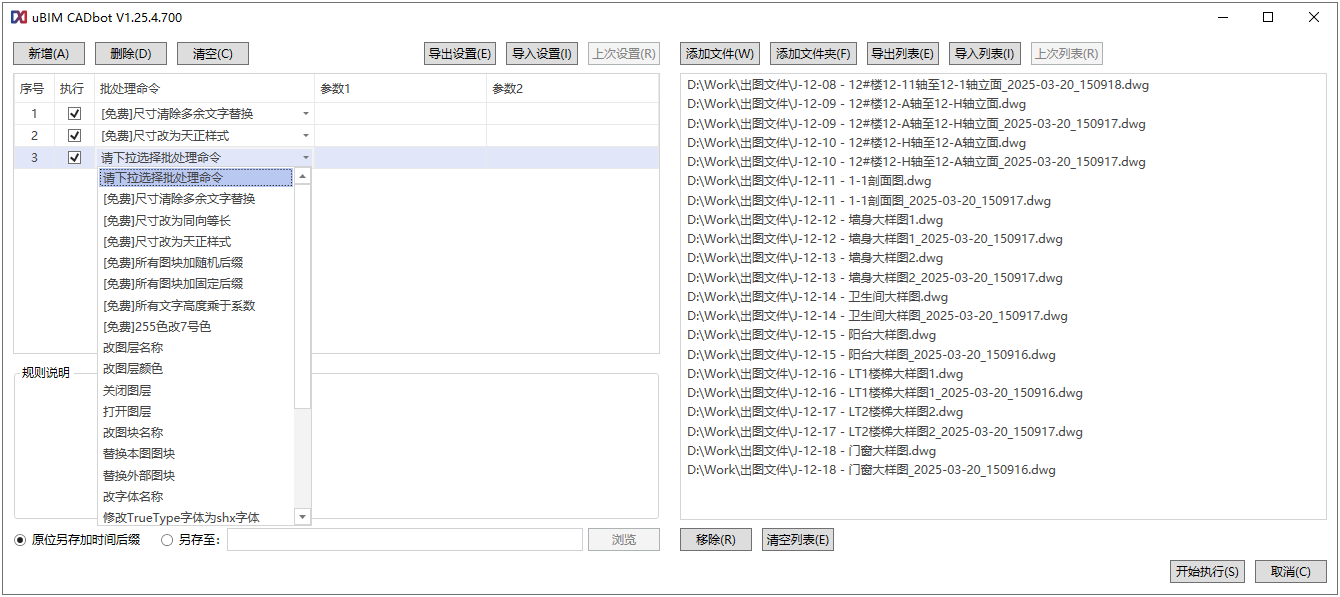

uBIM CADBot是一款独立软件，不是AutoCAD插件，不依赖AutoCAD运行，只有一个界面，如下图所示。

界面非常简单，右边为dwg文件列表，可以直接把一堆dwg文件拖进来；左边是批处理命令的集合，可添加多个命令，可以保存设置；左下方窗口为规则说明，说明所选命令的参数控制方法。点击右下角“开始执行”，转眼间所有文件处理完毕，处理后的文件可另存为带日期后缀的新文件，或集中另存至设定文件夹。

三、功能提要

如前情提要所述，本软件的缘起是ArchiCAD用户的几个普遍需求，因此前期版本提供了3个免费功能。本次升级增加为7个免费功能：

（一）7个免费工具，永久开放

● 尺寸改为天正样式

● 所有图块加随机后缀

● 所有图块加固定后缀

● 尺寸清除多余文字替换

● 尺寸改为同向等长

● 所有文字高度乘于系数

● 255色改7号色

（二）15个进阶工具重磅来袭

新推15个进阶工具，助力BIMer减少低效操作：

● 改图层名称

● 改图层颜色

● 关闭图层

● 打开图层

● 改图块名称

● 替换本图图块

● 替换外部图块

● 改字体名称

● 修改TrueType字体为shx字体

● 修改字体样式中本机没有的字体

● 改全局线型比例

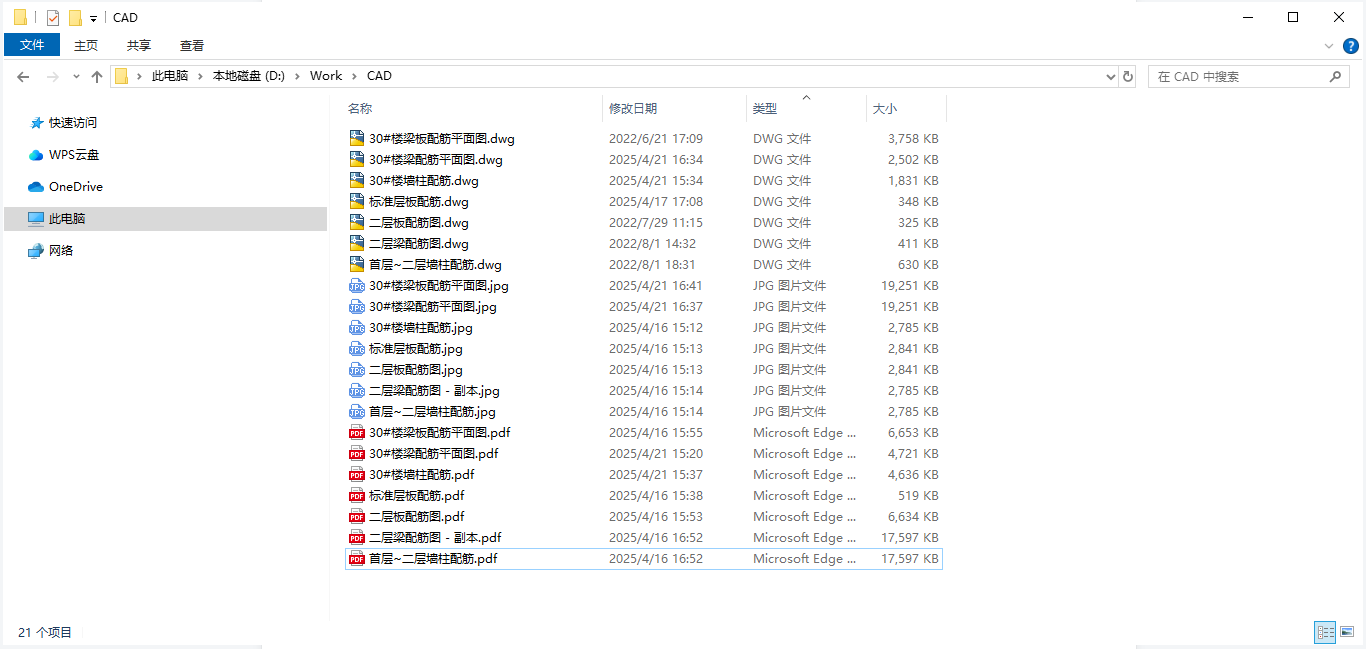

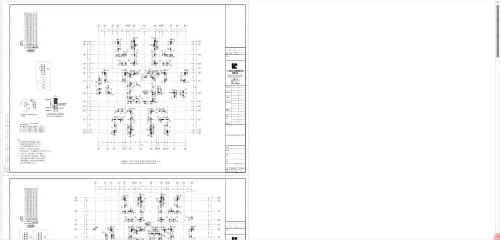

● 批量打印PDF

● 批量打印JPG

● 批量清理

● 将列表中的文件合并为一个dwg

四、功能举例

详细的功能介绍拟后续分专题进行，本文先展示几个我特别喜欢的功能。

1. 所有文字高度乘于系数（免费功能）

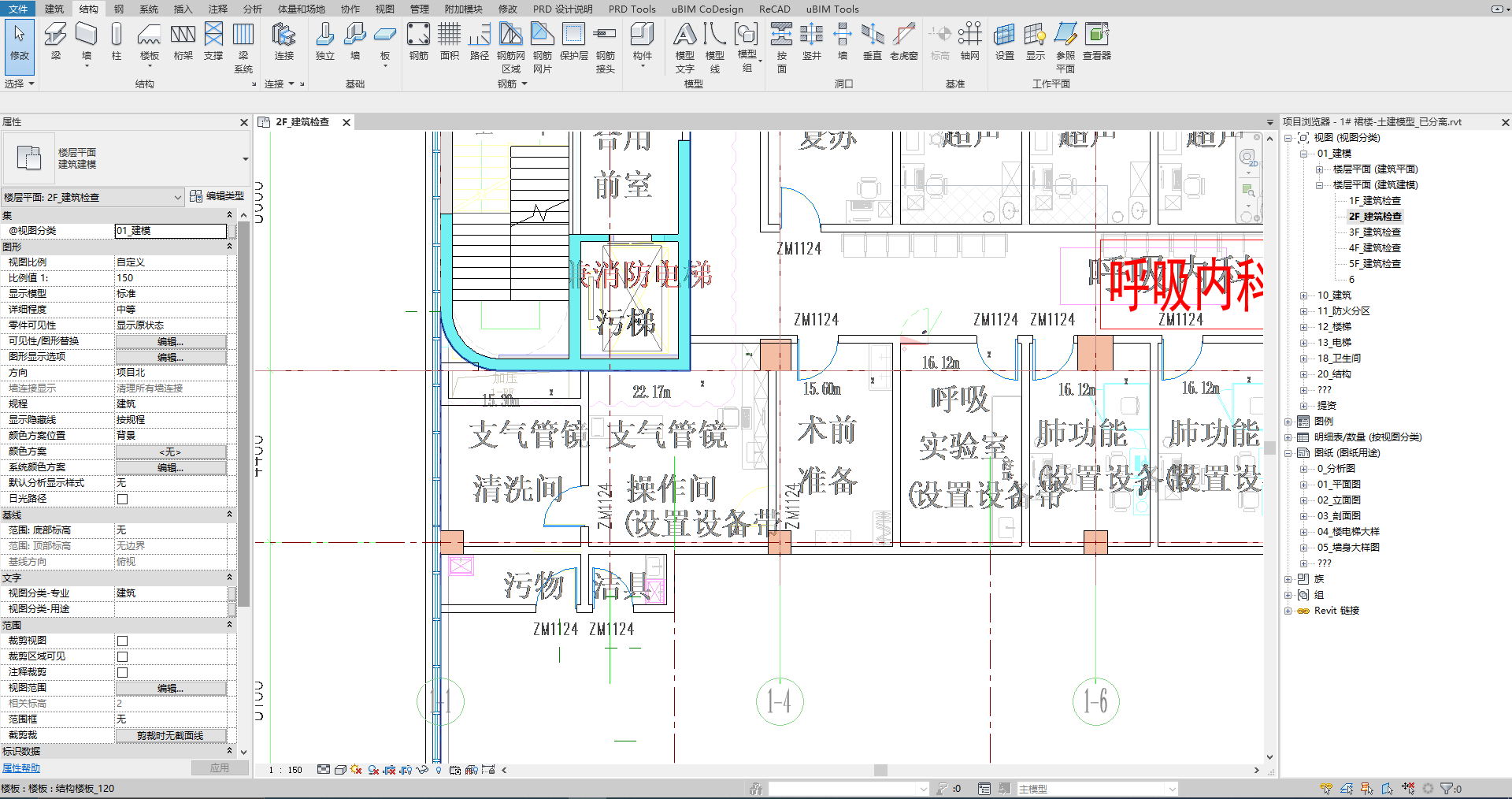

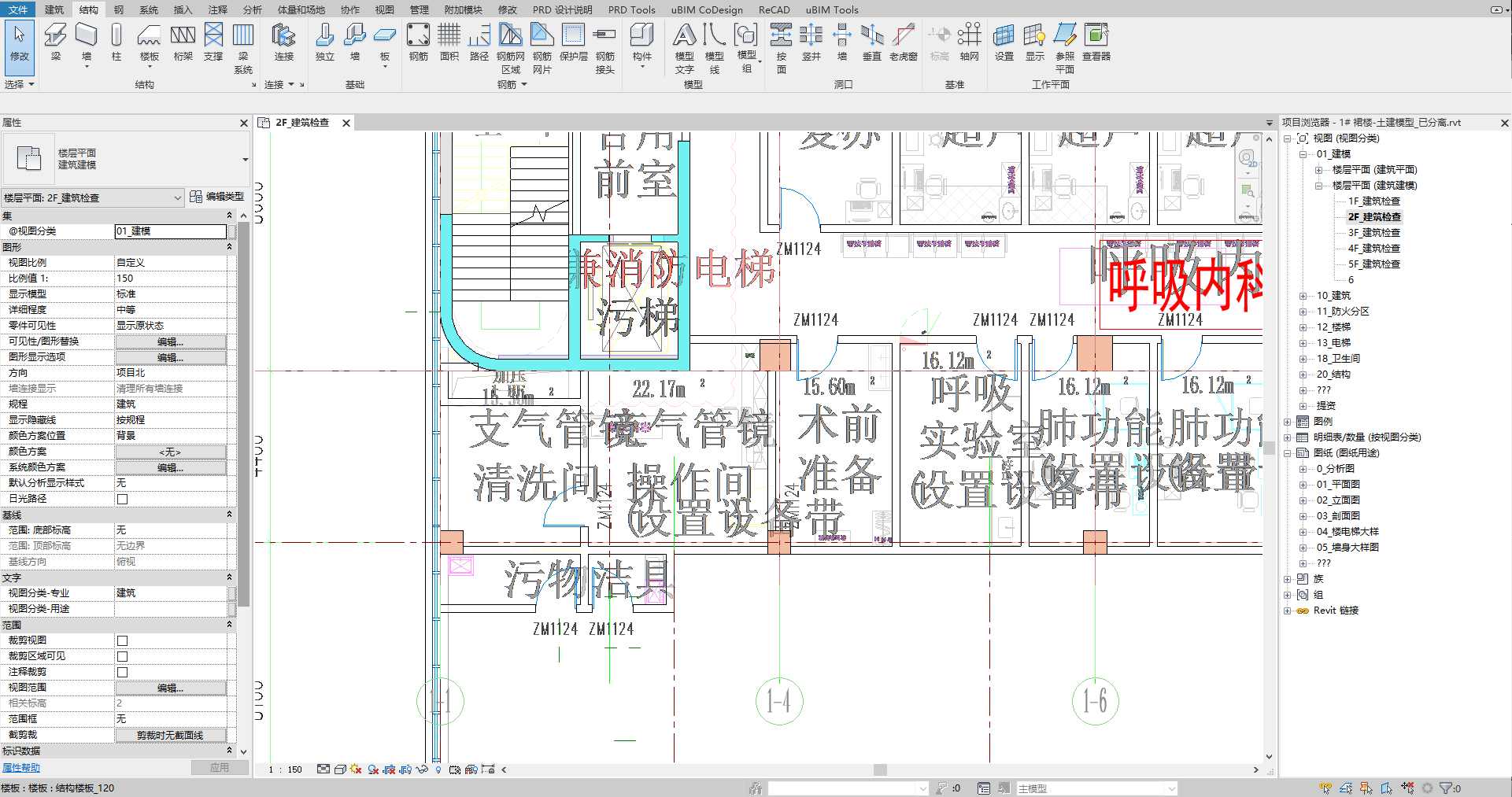

这个需求来源于一个典型的被熟视无睹的问题：当DWG链接到Revit中作为底图时，文字被明显放大，房间名称经常被挤出房间。这是因为DWG里的文字一般为shx字体，Revit在导入/链接进来时会自动转换为Windows自带的TrueType字体，对于中文来说实际高度会比字高参数高30~40%左右，如下图所示。

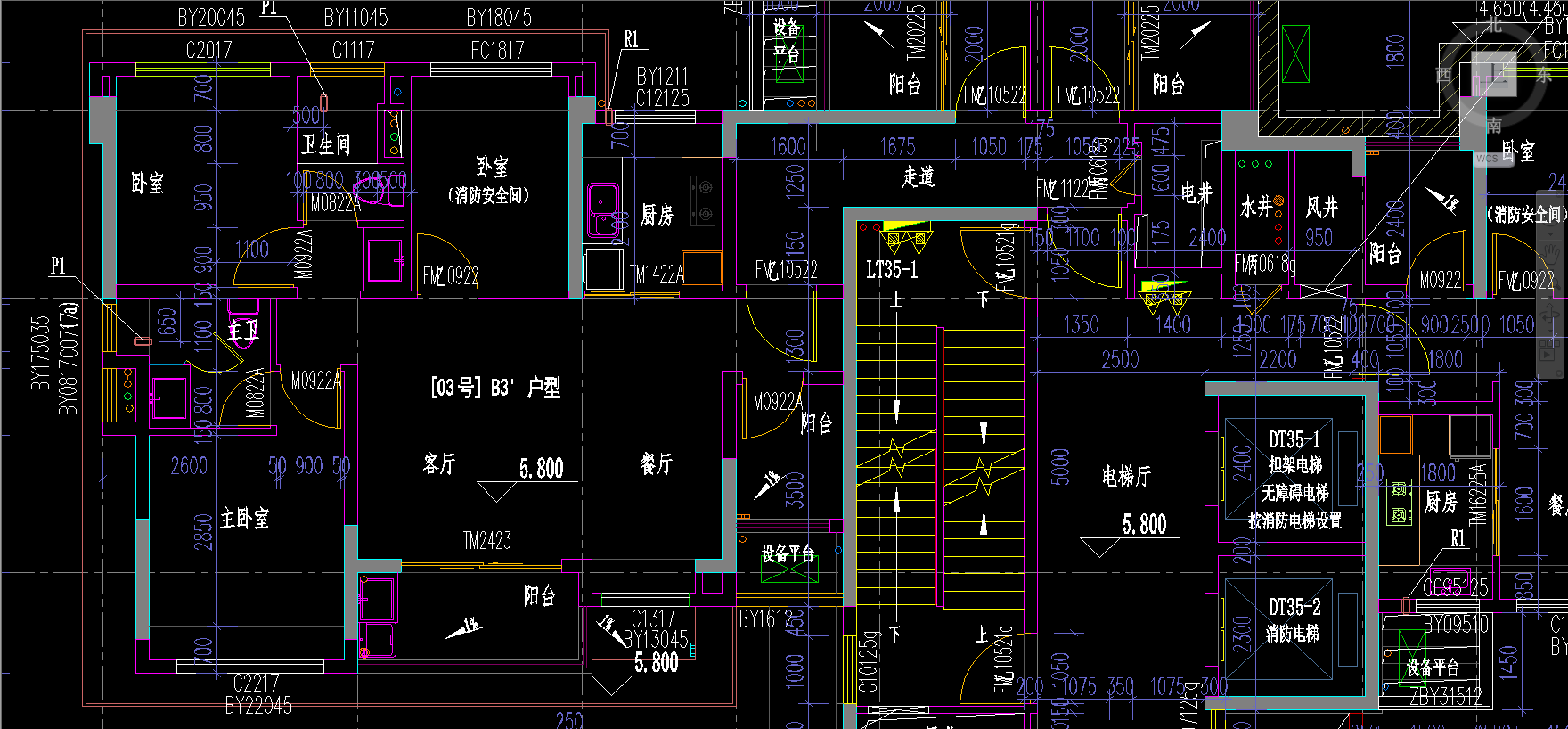

使用uBIM CADBot，一键缩小所有文字高度，在本例的应用场景中，建议设为0.7，这样处理后的DWG作为底图，正好还原原来的字高，看起来舒服多了。

2. 修改TrueType字体为shx字体

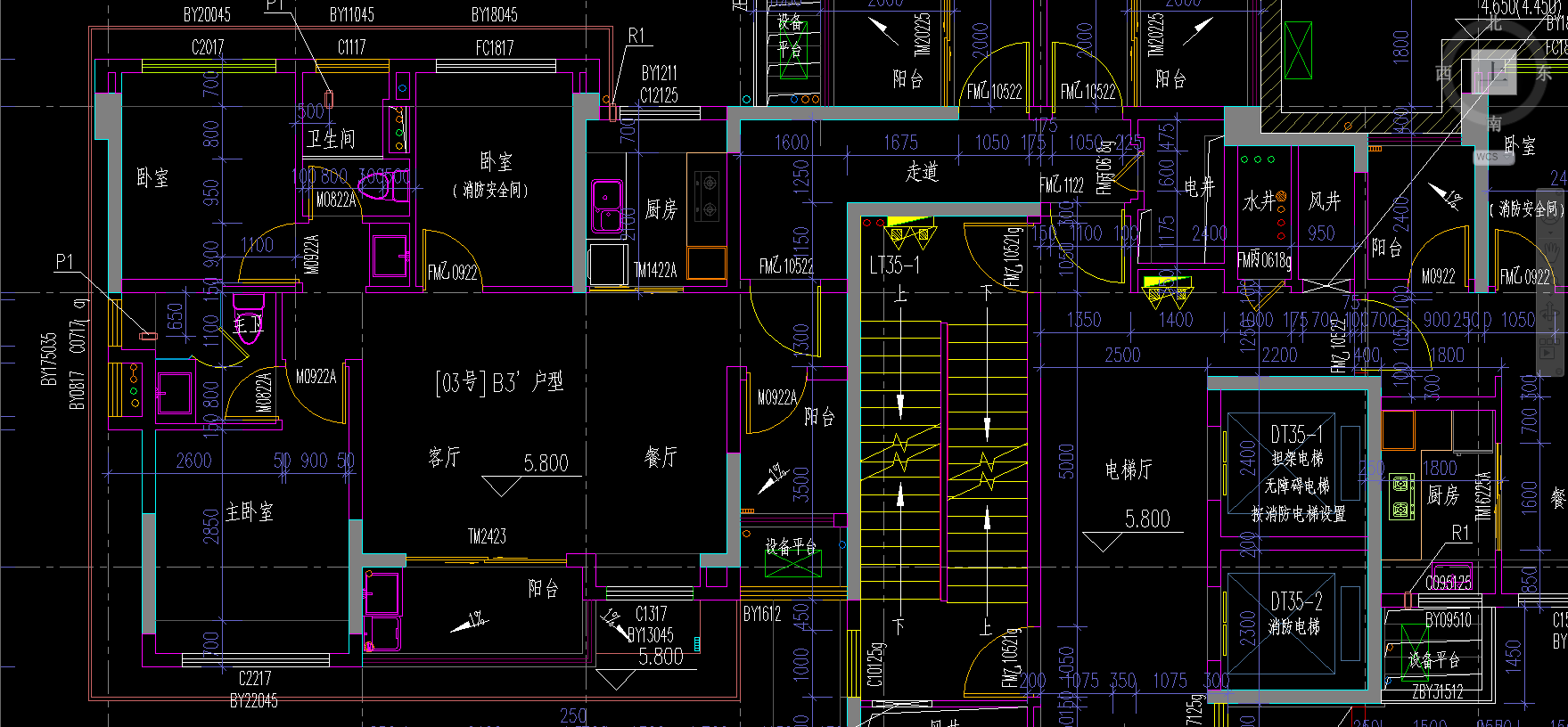

这个功能是优比另一款导图软件uBIM ReCAD的自带功能，ReCAD用户非常熟悉，但两者使用场景不太一样。ReCAD的字体导出经过严谨的计算与重组，精确还原Revit原有排版及中西文的连续性，是面向出图交付使用的；uBIM CADBot的功能仅为修改字体样式，方便DWG文件查看，不保证精确还原排版及中西文连续性。下面的案例，是一个BIM翻模项目，底图来自不同BIM软件导出的DWG，因此字体为TrueType字体，平移缩放无比卡顿。
